Defeitos em televisores LCD

LCD TV, PHILIPS, 32PFL3605D Sintoma: NÃO LIGAVA, VEIO COM O FUSIVEL QUEIMADO! Defeito: SB3200 D210, D510 UF4007, Q501 FET FQPF6N80C, CI1207A - SMD, fusível 5A

LCD TV, PHILIPS, 32PFL3605D
Sintoma: INOPERANTE (FONTE QUEIMADA)
Defeito: Q501 FET POT Colocar 8N80C, D510 IN4007, D210 SB3200 OU equivalente

LCD TV, PHILIPS, 32PFL3605D
Sintoma: SEM SOM APOS TER TROCADO PLACA DA FONTE E NOVA .
Defeito: TRILHA ISOLADA NO KATODO DO D210 QUE GERA TENSÃO DE +VSND

LCD TV, PHILIPS, 32PFL3605D / 78
Sintoma: TELA BRANCA, SEM RETRAÇO
Defeito: RESISTENCIA 3J18, DIODO 6J01

LCD TV, PHILIPS, 32PFL5403 / 78
Sintoma: NÃO LIGA
Defeito: CONDENSADOR DE 2P30 NA PLACA SSB EM CURTO,MATANDO FONTE 12V_SSB

LCD TV, PHILIPS, 32PFL5605D
Sintoma: NÃO LIGA
Defeito: VERIFICAR R14 TIRAR FORA E VERIFICAR SE TRILHA NÃO ESTA ROMPIDA DEBAIXO

LCD TV, PHILIPS, 3404/78
Sintoma: APITANDO NO ALTOFALANTE
Defeito: ATUALIZAÇAO DO SOFTWARE DA TV

LCD TV, PHILIPS, 37MF331D / 37
Sintoma: INOPERANTE
Defeito: UM CONDENSADOR ELETROLÍTICOS DE1200µF/35V E OUTRO DE 2200µF/25V NA PLACA SMPS.

TV LCD, LG, 26LG30R
Sintoma: DESLIGA - LIGA APOS 30 MINUTOS
Defeito: RETIRAR O TRANSISTOR SMD Q104 OU DESLIGANDO O JUMPER J104

TV LCD, LG, 26LG30R
Sintoma: TELA CLARA COM SOM
Defeito: TELA COM DEFEITO

TV LCD, LG, 26LX1D
Sintoma: LINHAS ONDULADAS NA IMAGEM
Defeito: C708 E C704 DE 100µF/16V SMD NA PLACA PRINCIPAL.

TV LCD, LG, 29FX5CL, CW62A
Sintoma: SEM SINCRONISMO E VERTICAL SEMI-FECHADO
Defeito: SOLDA FRIA NO TDA12041PQ/N1F40

TV LCD, LG, 32LB3RS
Sintoma: SOM NORMAL, SEM IMAGEM E TELA GRANULADA COLORIDO
Defeito: MARESIA NO LADO DE BAIXO DA PLACA MAIN UNI

TV LCD, LG, 32LB9RTA
Sintoma: NÃO ACCIONA, APENAS COM O LED DO STAND BY LIGADO.
Defeito: C204, C221, C222, E C223 NA FONTE.

TV LCD, LG, 32LB9RTB
Sintoma: NAO GRAVA, NAO AJUSTA RELOGIO, EUSB NAO RECONHECE.
Defeito: REINSTALAR O SOFTWARE VIA GIG

TV LCD, LG, 32LC2D
Sintoma: FALHA QUANDO AQUECE, NÃO APENAS LINHAS DE VÍDEO.
Defeito: C200 E C202 DE 3300μF / 10V, C208 DE 1000μF / 16V NA PLACA SMPS.


TV LCD, LG, 32LC4R
Sintoma: NÃO LIGA, NÃO ACENDE O LED
Defeito: R508 DE 2R2 ABERTA

TV LCD, LG, 32LC4R
Sintoma: RUÍDO NO CHOPPER, TANTO EM STAND BY COMO EM FUNCIONAMENTO
Defeito: ZD501 EM CURTO

TV LCD, LG, 32LD350
Sintoma: APARECE O "LOGO" DA LG. MENSAGEM "POWER ONLY V3.03.13".
Defeito: DEVE UTILIZAR-SE APENAS O COMANDO ORIGINAL

TV LCD, LG, 32LD350
Sintoma: LIGA, PISCA 3 VEZES A TELA E PROTEGE.
Defeito: LAMPADA

TV LCD, LG, 32LG30R
Sintoma: LIGA E QUANDO DESLIGA NÃO LIGA MAIS
Defeito: COLOCAR NA POSICAO C108 UM CAPA DE 22 NF E ALTERAR O VALOR DE R128 PARA 12K.

TV LCD, LG, 32LG30R
Sintoma: QUANDO DESLIGA PASSA HORAS PARA LIGAR
Defeito: SUBSTITUIR O RESISTOR SMD 128 DE 11K POR UM DE 18K. E FICA NA FONTE.

TV LCD, LG, 32LG30R
Sintoma: HORA LIGA, HORA NÃO LIGA
Defeito: RETIRAR O D111; D112 E C108 AMBOS SMD DA PCI DA FONTE

TV LCD, LG, 32LG30R
Sintoma: LIGA E APÓS UM TEMPO DESLIGADA SE TENTAR SER FEITA UMA TENTATIVA PARA A MESMA LIGAR NÃO LIGA
Defeito: RETIRAR C108, ZD111 E ZD112. APÓS ISSO MODIFICAR O RESISTOR R128 DE 11K PARA 15K

TV LCD, LG, 32LH30FR
Sintoma: NÃO LIGA
Defeito: RESISTENCIA DE 2,2OHMS X 1W ABERTO. OBS RESISTOR DE CARGA DO CI IC500.

TV LCD, LG, 32LH30FR
Sintoma: NÃO LIGAVA, NEM ACENDIA STAND BY
Defeito: IC500, R501 DE 2,2R E ZD501 NA PLACA DA FONTE.

TV LCD, LG, 32LH35
Sintoma: NÃO LIGA
Defeito: IC500 (ICE3B0365J), R501 (2R2 / 1W) EO ZENER ZD501 (1N5227)

TV LCD, LG, 32PFL3404
Sintoma: IMAGEM APAGADA NO CENTRO DA TELA
Defeito: CONDENSADORES SMD CS12 E CS13

TV LCD, LG, 37LC2D
Sintoma: SÓ LIGA APÓS VÁRIAS TENTATIVAS.
Defeito: C280 DE 1000μF / 16V E C125 DE 4.7μF / 50V NA PLACA SMPS.

TV LCD, LG, 37LC2RR
Sintoma: POR VEZES NÃO FUCIONA O HDMI
Defeito: DOIS CONDENSADORES DE 3300µF/10V COM ESR ELEVADO E TAVA DANDO RIPLEE NA FONTE

TV LCD, LG, 37LC2RR
Sintoma: DEPOIS DE UNS DEZ MINUTOS LIGADA DESLIGAVA.
Defeito: C210 E C201 ESGOTADOS (FILTROS DA FONTE)

TV LCD, LG, 37LE2R, LP61A
Sintoma: NÃO PARTE
Defeito: SUBSTITUIR REGULADOR SMD TL431 (U130) EM PSU.

TV LCD, LG, 42 / 47SL90QD
Sintoma: ÀS VEZES NÃO LIGA OU NÃO DESLIGA E OUTRAS APARECE BARRA DE VOLUME E O TECLADO FICA INOPERANTE.
Defeito: MUDANÇA DO TRAJETO DO FIO PARA QUE NÃO OCORRA O ESMAGAMENTO DO FIO AO FECHAR O PRODUTO.

TV LCD, LG, 42LC4R
Sintoma: AO ACIONAR, O LED STANDBY PISCAVA E FICAVA ACESSO OU APAGAVA .
Defeito: VARIOS ELETROLITICOS NA FONTE ALTERADOS.

TV LCD, LG, 42LE5600
Sintoma: NÃO LIGA
Defeito: DIODO SMD EM PARALELO A BOBINA DO RELE... D114

TV LCD, LG, 42LG30
Sintoma: LIGA E APÓS DESLIGADO PELO CONTROLE REMOTO NÃO LIGA MAIS.
Defeito: DEVEM SER RETIRADOS C108, ZD111 E ZD112.

TV LCD, LG, 42LG30R
Sintoma: NÃO LIGA E O LED FICA PISCANDO E TROCA DE COR AZUL/VERMELHO.
Defeito: FALTA DA TENSÃO DE 24V QUE ALIMENTA O INVERTER DAS LAMPADAS. TROCA DA FONTE COMPLETA.

TV LCD, LG, 42LG60FR
Sintoma: IMAGEM BRANCA
Defeito: PCI PRINCIPAL

TV LCD, LG, 42LG80
Sintoma: SEM IMAGEM E SOM; FONTE PFC COM 280V O NORMAL SERIA EM TORNO DE 400V.
Defeito: UCC28060 SMD

TV LCD, LG, 52LG50FD
Sintoma: AO LIGAR NA REDE LIGA SOZINHA, AS VEZES FICA LIGANDO E DESLIGANDO INTERMITENTE
Defeito: RETIRAR ZD101 E ZD102

TV LCD, LG, 52LG50FD
Sintoma: AO LIGAR NA REDE LIGA SOZINHA, AS VEZES FICA LIGANDO E DESLIGANDO INTERMITENTE
Defeito: RETIRAR ZD101 E ZD102

TV LCD, LG, PFL3205
Sintoma: FONTE
Defeito: D510 NO PRIMARIO DA FONTE COM UMA FUGA. D210 NO SECUNDARIO EM CURTO (FONTE DE 19V)

TV LCD, LG, RP14CB25
Sintoma: LIGA SOM E IMAGEM NORMAL, MAS DELIGA IMEDIATAMENTE
Defeito: CI MICROPROCESSADOR LG631 9R COM DEFEITO

TV LCD, LG, W2252TQ
Sintoma: TELA TOTALMENTE BRANCA AO LIGAR
Defeito: Q701

---

Como recuperar barra de léds  Lote 10 Peças Led Branco Smd 2835 1w 3 Volts Backlight Tv

---

Barras konkas para tv Semp e Philco 48 apenas R$35,00 clik na foto

---

Led 3V com diodo zener para tv LG linhas LN-LA-LE  e outras

 Led smd 6 v com diodo zener para as tvs LG linha LB-LF

 Led 6v sem diodo zener para as barras konkas

http://eletronicasaobento.com.br/nome_-Led-smd-_precos_-28266#cat

Pagar

Montagem de amplificadores

 Primeiramente, percebo que as pessoas em geral, técnicas ou não em áudio, não conhecem todos os recursos e as principais diferenças entre sistemas de amplificação. Já fui perguntado diversas vezes porque você utiliza essas potências nesse sistema, para graves e esse outro modelo para os médios, não poderia ser tudo igual? Ou, você tá ligando essa potencia errado, vai ficar os dois lados ligados juntos?

Essas e outras perguntas me fizeram recolher este material e falar basicamente quais as principais diferenças no que se refere a ligações e classes de amplificação. Primeiro, o porque de várias classes de amplificação.

CLASSES DE AMPLIFICAÇÃO

As classes de amplificação não são qualidades e sim técnicas de construção dos sistemas, o que permite que determinado tipo de amplificador seja mais adequado para uma determinada faixa de frequencias, como todos os equipamentos de audio, as principais são:
Classe A - Os dispositivos de amplificação do sinal (transistores ou válvulas) de saída conduzem corrente durante todo o ciclo do sinal. O rendimento é baixo (teoricamente 25%, tipicamente menos ainda), mas a qualidade é máxima, pois não existe transição entre dispositivos, sendo assim o sinal absolutamente ininterrupto. Pelo alto consumo e peso, esta classe é usada quase exclusivamente por audiófilos e em amplificadores de referência (estudio), ou então em valvulados de baixa a média potência (até 30W) para guitarra, bem como alguns equipamentos residenciais de alta fidelidade.
Classe B - Os dispositivos de saída conduzem corrente durante exatamente meio ciclo de sinal cada um. Um dispositivo é responsável pelo semiciclo positivo, e o outro pelo negativo. Na passagem de um dispositivo para o outro, um deles deixa de conduzir corrente antes de o outro começar a fazê-lo, e aparece uma descontinuidade no sinal, chamada distorção de transição. Esta distorção afeta fortemente sinais de alta freqüência e baixa amplitude. Por esta razão, não se usam amplificadores classe B \"pura\". O rendimento teórico é de 64% aproximadamente.
Classe AB - Para sanar o problema da distorção de transição, na classe AB cada dispositivo de saída conduz corrente durante um pouco mais do que meio ciclo, de modo que quando um dispositivo assume o sinal, o outro ainda está ativo e portanto não existe a descontinuidade citada na classe B. A qualida-de sonora se aproxima da classe A, mas o rendimento energético é bem maior, chegando na prática a 60%. São os tipos de amplificadores mais utilizados em sistemas de P.A. e em sistemas residenciais, possuem uma relação de qualidade X peso X custo muito aceitável e integram certamente mais de 70% dos equipamentos de uso geral.
Classe D - Nesta classe, os dispositivos de saída não operam diretamente amplificando o sinal de áudio. O sinal de entrada é aplicado a um conversor PWM (modulador de largura de pulso), que produz uma onda retangular de alta freqüência (muito acima de 20kHz), perfeitamente quadrada quando não há sinal de áudio na entrada. Quando existe sinal, a parte positiva da onda retangular se torna tão mais larga quanto mais alta é a tensão do sinal de áudio, estreitando-se a parte negativa de modo que a freqüência da portadora (a onda retangular) se mantém constante, mas o valor médio da tensão se torna tão mais positivo quanto o sinal de entrada. No semiciclo negativo, naturalmente a parte negativa da portadora é que se alarga, tornando negativo seu valor médio. Na saída, fazendo-se a portadora modulada passar por um filtro sintonizado em sua freqüência, ela é removida, restando o sinal de áudio. Em um projeto bem feito, pode-se obter alta qualidade de áudio com um rendimento energético teórico de 100%. Como isso é possível? Os dispositivos de saída, operando com uma onda retangular de amplitude constante e máxima (de um extremo a outro da tensão da fonte), estão - o tempo todo - um deles com tensão zero e corrente máxima, e o outro com tensão máxima e corrente zero. Sendo a potência igual ao produto da tensão pela corrente, fica claro que a potência dissipada nos dispositivos de saída é sempre zero, portanto toda a energia da fonte de alimentação é transferida para o alto-falante. Na prática, os dispositivos de saída não chegam a trabalhar com ondas perfeitamente retangulares, nem chegam à tensão zero, o que causa um certo desperdício de potência; mas mesmo assim, o rendimento é sempre mais de 90%. Até pouco tempo atrás era raro se encontrar amplificadores deste tipo, porém, com o surgimento de amplificadores \"DIGITAIS\", que operam com este tipo de classe de amplificação, e o baixo custo de confecção atual dos mesmos, são o grande BOOM da industria atual, e com algumas variações, devem se tornar em pouco tempo os sistemas mais comuns.
Classe D em ponte - Classe K - É uma variante da classe D. Para eliminar o filtro passivo na saída do amplificador, que é volumoso, pesado e ainda reduz o fator de amortecimento, usam-se dois amplificadores classe D ligados em ponte. Com isso, a portadora é cancelada (pois ela existe nas duas seções em classe D com a mesma amplitude e fase), restando o sinal puro de áudio sem a necessidade do inconveniente filtro passivo. O amplificador classe D em ponte é chamado por alguns fabricantes de amplificador classe K. É o sistema digital puro, como concepção, na prática, os sistemas de amplificação K são ainda raros pelo custo, e o uso de amplificadores com misturas de classe como DAB por exemplo estão sendo mais rendaveis.
Classe H - Nestes amplificadores, a tensão da fonte de alimentação varia conforme o sinal de entrada, de forma a só fornecer ao estágio de saída a tensão necessária a seu funcionamento. A tensão da fonte pode variar entre dois ou mais valores, acompanhando assim de forma aproximada o sinal de saída. Dessa maneira, a tensão sobre os dispositivos de saída se mantém, em média, muito menor do que em um amplificador classe AB. Reduz-se então a potência dissipada nestes dispositivos, consumindo então muito menos energia para a mesma potência de saída. O estágio de saída é, na realidade, uma classe AB cuja fonte varia \"aos pulos\" conforme a potência requerida. Em potências baixas, quando a fonte não chega a comutar, o amplificador classe H se comporta exatamente como se fosse uma classe AB de baixa potência. As vantagens do amplificador classe H são evidentes: menor consumo, menor tamanho e menor peso que o classe AB. A desvantagem é a qualidade inferior de áudio, principalmente nas freqüências mais altas, causadas pela comutação da fonte, que transparece para a saída em forma de distorção de transição. Quanto maior o número de comutações de tensão de fonte, maior é o rendimento energético e pior é a qualidade sonora. Os amplificadores classe H são os mais usados, em sistemas de sonorização, para a reprodução de subgraves e graves, onde se requerem as maiores potências e também onde os defeitos da classe H não afetam a qualidade sonora. É preciso deixar claro que os amplificadores classe H não são melhores para os graves - mas são, realmente, mais econômicos e atendem perfeitamente à necessidade.
FORMAS DE LIGAÇÃO DE AMPLIFICADORES
Os amplificadores de potencia, são os responsáveis pela elevação do sinal de entrada a ponto de produzir uma excitação nos alto-falantes, eles são responsáveis diretos pelo volume do sistema. Para que posamos dimensionar os sistemas de áudio de forma correta, precisamos utilizar dependendo do sistema, dezenas ou até mesmas centenas de amplificadores ligados de forma que possamos tirar seu melhor rendimento e casando a potência dos amplificadores com a potência dos alto-falantes, levando em consideração ainda as diferentes potencias para equilibrar o sistema de forma que obtenhamos uma uniformidade e uma maior qualidade final do sistema.
Todos os amplificadores de potência possuem uma impedância mínima em Ohms que deve ser respeitada, a colocação de falantes com impedâncias inferiores irá causar sobre aquecimento do amplificador que poderá causar danos aos alto-falantes e/ou ao amplificador.
Ligação de Entrada em Paralelo ? É a colocação de 2 ou mais amplificadores ligados ?lado a lado? podendo ser amplificadores stereo ou mono, onde um amplificador stereo poderá ser tratado como 2 amplificadores mono. O mesmo sinal obtido de um lado é obtido também do outro lado. Alguns modelos possuem saída de sinal paralelo diretamente em suas conexões, podendo ser isoladas ou não internamente, o que garante uma menor distorção e ruído no próximo amplificador. Para os modelos que não possuem saídas paralelas, poderá ser utilizado um splitter de forma que possam ser ligados diversos amplificadores. A potencia de saída de cada canal permanece inalterada, ou seja, podem ser explorados todos os tipos de ligações dos alto-falantes respeitando a impedância mínima.
Ligação de Entrada/Saída em ponte ? É comumente chamada de ligação em Bridge e diferente do que muitos técnicos acreditam, é possível ligar qualquer amplificador stereo em bridge, ou 2 amplificadores mono em bridge, bastando-se para isso que o sinal de um dos lados (canal do stereo ou entrada do mono) seja invertido de fase em 180º, alguns amplificadores possuem este inversor interno, o que possibilita a ligação diretamente em seus bornes de conexão, do sistema já em bridge. Muitas pessoas se preocupam em ligar o sistema e danificar o amplificador, já que a potencia total de um sistema bridge é dobrada, mas este fato não existe, já que cada amplificador ou saída trata somente 50% da potencia. O que deve ser atentado é que para a ligação de um sistema em bridge, a potencia em Ohms mais baixa é inatingível, ou seja um amplificador de 2Ohm ligado em bridge vai permitir uma carga mínima de 4Ohms, ou seja, a soma da carga mínima de cada lado. Para realizar esta ligação, deve-se pegar cada canal do alto-falante e ligar em um dos bornes positivos do amplificador. Alguns amplificadores necessitam (geralmente quando utiliza-se 2 mono) que seja fechado um jumpper (curto) entre os bornes negativos, porém, só deve ser feito este tipo de jumpper se assim estiver especificado, para evitar a queima dos equipamentos.
Ligação de Saída em Paralelo ? É a colocação de 2 ou mais alto-falantes ou caixas acústicas ligados em um mesmo borne de saída, para esta ligação, deve ser observado a carga mínima (em Ohms) do amplificador, por exemplo: Amplificador 4Ohms ? 2 Alto-falantes de 8Ohms em paralelo, total 4Ohms. Para se calcular a impedância mínima, a cada alto-falante ligado a impedância cai em 50% do valor do alto-falante. Ex: 2 de 8Ohms = 4Ohms, 2 de 4Ohms=2Ohms.
Ligações da Saída em Série ? É a colocação de 2 ou mais alto-falantes ligados um ao outro Ex: (-Amp)---(-Ft1) (+Ft1)---(-Ft2) (+Ft2)---(+Amp). Esta ligação poderia abrigar diversos alto-falantes idênticos, e o calculo da impedância do sistema é a soma da impedância de cada alto-falante.
Ligações de Saída em (Série + Paralelo) ? É a colocação de diversas séries em paralelo ou vice-versa, dessa forma, pode-se casar as impedâncias, é uma maneira muito usada de ligação, já que as caixas com 2 Alto-falantes geralmente é ligada em paralelo, e sua saída é ligada em série, para permitir um casamento de impedância dos alto-falantes. O calculo da impedância total do sistema, é a soma e divisão de acordo com os cálculos anteriores, respeitando-se a ordem em que foi feita cada ligação.

Curso ensamble un amplificador de 30W parte 1

http://obed.zip.net/images/altofalante.gif

---

Curso ensamble un amplificador de 30W parte 2

---

Cursos Online 24 Horas

http://obed.zip.net/images/altofalante.gif

---

Fabricação de placa de circuito impressos

---

Amplificador mono de 100W versión 2.0

---

Televisores Antigos

---

Vidio aulas consertos em tvs LCD e LD postagem autorizada por Waldyr Maior

Meus agradecimentos  a todos visitantes

TV LCD Samsung c/ vertical trêmulo e imagem sobreposta

---

Produtos para melhorar sua saúde clique aqui

Como consertar TV LCD BUSTER com tela apagando após al

---

Como reparar TV LCD com tela apagada e testar a placa do INVE

---

TV LCD sem imagem: T-con ou Placa Principal, como determin

---

TV LCD Philips tela apagada: Como obrigar o Inverter funcionar

---

Como determinar a placa defeituosa em TV LCD AOC que não

---

TV LCD LG 42" totalmente apagada: Como saber se o defeito

---

TV LCD Sony toda apagada com a fonte normal: Aprenda co

---

TV LCD BUSTER com Imagem dividida ou Efeito Cortina: Como restaurar o display!

---

Como testar e trocar os Led's de uma TV de LED!

---

Como recuperar um Display de Plasma ou LCD danificado que

---

Como reparar uma TV LCD Philips que pisca a tela, mas, não liga

---

TV LCD Sumsung: Tela acende e apaga logo após ligar

---

TV LCD Sumsung: Tela acende e apaga logo após ligar. Como

---

Como consertar placa da fonte de TV LCD Semp que não liga

---

Obrigado por sua visista volte sempre faça seu comentario no final da pagina: !

TV LCD sem imagem: T-con ou Placa Principal, como determinar

---

TV LCD LG: Imagem com manchas ou faixas. Defeito na tela ou...

---

Polarização de Transistor Aula rápida - Circuitos Elétricos

---

TV LCD Philco c/ chuvisco na tela, defeito: Apenas um pequeno

---

TV LCD Samsung não liga. Apenas 1 peça queimada: Como c

---

TV Philips Lcd: Mostra o logo da marca ao ligar, apaga e o led fica piscando.

---

Como consertar Som Sony e Samsung e colocar mecânica no ponto.

---

TV de Plasma: Como funcionam e como chegar rapidamente a

---

Tv Lcd Philips 40PFL3606D Tela Escura com Som Normal

• Defeito--Tela escura com o som normal. As lâmpadas acendem e vê-se a claridade bem no fundo.
  Solução--Verificar/Trocar resistência 3J18 (750K). Veja na imagem abaixo.

---

Dicas Tvs Lcd Panasonic TC-32LX80LB TC-37LX80LB Chassis LH80

• Defeito--Quando está em standby apresenta um ruído tipo tic, tac. Isto para os tvs que estão ligados à rede de 127V.
  Solução--Trocar C846 e D812.
• Defeito--Sem imagem, com as lâmpadas acesas, sem "Osd" e com som normal.
  Solução--Verificar/Trocar condensador cerâmico 103nF/16V e fusível 1,6A/24V.

Veja a imagem abaixo

---

Sintoma: Não LIga.
Defeito: Tv liga e após desligado pelo controle remoto não liga mais.
Solução:
No circuito de proteção encontra os componentes C108, ZD111 e ZD112, devem
ser retirados conforme mostra a figura abaixo.

---

Equipamento:Equipamento:
Philips 42PFL7762D/12

Sintoma:
Não liga, nem o led de standby acende.

Solução da avaria:
Circuito integrado U400 (TEA1533AT)
Pode ter também defeito no transistor T402 (3FW) e na resistência R409 (8.2K).
Sintoma:
Não liga, nem o

---

TV Lcd LG: Tela acesa sem imagem, com som. Como foi conser

---

Modo de serviço nos televisores LG

---

---

---

Cursos Online é Cursos 24 Horas

Transístor

Transístor-Funcionamento

Dicas e Reparo Em Tv e Aparelho de Som

Visite

Clique aqui para defeitos em tvs Toschiba

Seja bem vindo visitante,clique nos anunciantes assim me ajuda a gerar alguma renda !

Nossa equipe pronta para melhor atende-lo

Aos amigos visitantes,ao solicitar ajuda por favor colocar detalhes
como marca e modelo do aparelho e informar detalhes dos defeitos
Oque esta acontecendo para que eu possa analisar e responder com
base nas informações passadas.

Dica Todas Tvs Lcd Defeito--Solarização da imagem (ou seja a inversão dos valores dos tons de algumas áreas da imagem) ou ainda, os contornos visíveis na imagem. Solução--Trocar o cristal. -

Como Tirar Linha Vertical das Telas Tvs Lcd Defeito--Uma linha vertical sobre a imagem. Carregando na tela, a linha desaparece o que indica que existe um mau contato. Solução--Indentificar a área onde está o mau contato. Retirar a blindagem e colocar nesse ponto uma cunha de borracha das que são usadas para posicionar as defletoras nas tvs crt. De seguida, colocar a blindagem que irá apertar a cunha de borracha eliminando deste modo o mau contato e consequentemente fazendo desaparecer a linha.

Dica Tvs Lcd Usem Inverter com CI OZ9938 Defeito--Ao ligar a tv, a tela ilumina-se e apaga rapidamente. Som normal. Solução--Para desativar a proteção do inverter com CI OZ9938, desligue o pino 3 e ligue uma resistência de 10K entre este pino e o Gnd. Deste modo, torna-se mais fácil procurar a avaria uma vez que o inverter já não irá desligar<>

---

PLacas de tv LCD Encontre aqui

---

Esta com dificuldade para encontrar componentes ,cis,transistores e outros  me diga qual eu encontro no exterior e trago ate você

---

para substituir o BU 808DFI/DFX é o 2SD 2539 sem ´precisar alterar nada e trabalha até sem dissipador! Sem falar no Preço

---

Tv LG21FU-4RL
Defeito-Fonte tudo normal da a partida e em seguida desliga sem clarear a tela Troque o C308 47mf 25V



Tv Lcd Lg RZ-30LZ50 Sem Imagem

Defeito--Ao ligar trabalha cerca de 10 minutos e fica sem imagem. Som normal. Solução--Trocar a Pci inverter V-144-701 que pode ser substituída pela V-144-301.

---

Nos últimos anos, no mercado de semicondutores (Cis e Transístores principalmente), tem aparecido uma grande quantidade de componentes falsificados. Estas falsificações, fazem a vida negra aos técnicos reparadores de aparelhos eletrónicos. A maior parte deste componentes, têm origem nalguns países asiáticos.

Nestas falsificações, existem os componentes "remarcados" mas, a maior parte, são os componentes que são fabricados com o nome falso de uma marca bem conhecida. Nos dispositivos de potência, é colocado um "chip" com uma área muito mais pequena que o componente original, o que terá como consequência um aquecimento excessivo e até a queima do componente num curto espaço de tempo. Nos Cis, acontece frequentemente que o chip que é neles colocado, faz funções completamente diferentes do Ci original.

Para ajudar na identificação dos componentes falsificados aqui ficam algumas informações.

Nos falsificados que são marcados a tinta, pode ser usado um diluente celuloso e um pequeno pincel para que possamos fazer o teste esfregando a serigrafia (refª do componente).

Naqueles que são de confiança, regra geral, a serigrafia fica intacta, excepto nos mais antigos de algumas marcas.

Porém, nos falsificados, a serigrafia sai com certa facilidade se a deixarmos amaciar 30 ou 40 segundos. No entanto, já aparecem alguns em que a tinta da serigrafia não sai.

Nos componentes que são marcados a laser, nos confiáveis, o baixo relevo é superficial e com a côr branca ou amarela com a serigrafia facilmente visível. Nos falsificados, regra geral, o baixo relevo é profundo e quase sem côr tornando-se necessário procurarmos o melhor ângulo para conseguirmos visualizar a serigrafia. Se usarmos uma lupa, notamos que a superfície foi lixada. Também por vezes, notam-se os pinos mal formados ou com alguns restos do plástico da caixa.

Nos Cis, se tivermos um original em bom estado, usamos o multímetro e fazemos a comparação medindo entre vários pinos, principalmente, os da alimentação. No caso de detectarmos que o chip instalado no Ci é diferente, torna-se muito arriscada a sua instalação uma vez que poderá avariar outros componentes.

O que dá origem a toda esta confusão no mercado de semicondutores, será por os fabricantes dos componentes originais descontinuarem os seus produtos quando a procura ainda é muita. Como solução para este mal, poderemos fazer a substituição pelas novas referências quando estas existam e sejam compatíveis.

---



26" POLEGADAS

LN26A330

SEM IMAGEM E COM SOM - FUSÍVEL F4 DA PLACA DO INVERTER

LN26A450C1

TELA TODA BRANCA/NÃO DESLIGA PELO CONTROLE CAP.ELETR.DA FONTE CM859/858/853/851/852/CB852

LN26B350F1

FONTE INOPERANTE - trocar o ICE3BR0665J, FAN7530, KIA393F e Zener ZD804

LN26B450

SEM IMAGEM AUDIO NORMAL - 5 CAPACITORES DE 47X50V NA FONTE E UM DE 2200X10V INDEPENDENTEMENTE DE ESTAREM ESTUFADOS OU NÃO.

SEM IMAGEM INTERMITENTE - TINHA QUE TENTAR LIGAR VÁRIAS VEZES PELA TOMADA PARA ACENDER A TELA, ÁS VEZES QUANDO LIGAVA APAGAVA EM SEGUIDA. TROCAR TODOS OS CAPACITORES DA FONTE DE 47mf E UM DE 2200X10V. INDEPENDENTEMENTES DE ESTAREM ESTUFADOS OU NÃO.

NÃO LIGA - TROCAR FUSÍVEL DE ENTRADA(ABERTO), QB802(CURTO) ,UM801 E FAN7530.

---

32" POLEGADAS

LN32A330

IMAGEM SATURADA OU NEGATIVA trocar o ci AS15G da placa TCON

LN32A450C1

SAINDO DE SINTONIA  c.1015,100/16v acima do varicap

LN32B350F1

SEM IMAGEM (ILUMINAÇÃO) transistores da placa da inverte

SEM IMAGEM SOM NORMAL lâmpadas apagada falta pulso no pino 16 do integrado sem2006 colocar resistor de 4,7k do pino 16 do circuito integrado de referencia SEM2006 ao pino inverte on do conector

---

Jampear pino 10 e 11 ou ligar um resistor de 47K do pino 1 ao gnd

---

(11)46449683

Tv Lcd Sony Bravia KDL-32F2010 nao funciona
Defeito--Não funciona. Led a piscar. Solução--Trocar o inverter.

contador visitas

---

---

---

---

---

TV-LG-modelo21Fu4rl- Defeito-efeito taça,fechando nas laterais a imagem fica com cintura,confira o Q405-2sk2961,tenha cuidado ao comprar pois tem muitos falsificado por ai ele vai funcionar mas sera por pouco tempo outro componente que merece atenção é o ic401 obs não esquecer de checar os componentes associados a eles,diodos e resistores

---

TV -PHILIPS-modelo20pt3331-defeito sem audio  Primeiro passo verificar alimentação do ic7902-an7523n-15volt no pino01-se ok Segundo passo verificar se tem audio no pino 06 se tiver-localize o diodo zener d6908 e tire ele deixe sem  Caso ainda não tenha resolvido,localize dois capacitores em smd que estão ligados no pino 31 do ci faz tudo em serie com um resistor de 2k7 tamben em smd retire os dois cap-e coloque um de 100pf no lugar OBS estes procedimentos sera feito depois da troca do ic7902 amprificador de audio se o defeito não foi resolvido,por que pode ser ele que esteja queimado

---

Esquemas + dicas aqui

---



Já escolheu onde passar suas férias clique no banner e veja quantas opções

---

Tv Lcd Toshiba 46HL157 ruido na fonte Defeito--Fonte de alimentação com ruído. Solução--Na Pci fonte de alimentação deve ser evitado o contato ente LE500 e LE502. Obs-Esta dica serve também para as tvs Lcd Toshiba 52HL157.

---

Tv Lcd Toshiba LC1510Z nao liga

Defeito--Não liga. Solução--D36 (zener 3,6V) em curto. Trocar também C368 (1nF SMD). Obs-Esta dica serve também para as tvs Lcd Toshiba LC2010Z.

---

Links Sites/Fóruns Área da Eletrónica Aqui vai encontrar mais informações importantes!

---

Hi-Fi Philips FWM57 Altifalantes Abrem Constantemente

Defeito--Os altifalantes do aparelho abrem

constatemente. Solução--No painel AF12, alterar as

 seguintes resistências: 2944 e 3947 de 10K para 22K.

3503 e 3504 de 12K para 15K. 3505 e 3506 de 10K para

 3,3K. 3513 e 3514 de 22K para 1,2K.

Dvd Toshiba SD-500X sem imagem Defeito--O aparelho

 funciona normal mas não tem imagem. Solução--

Progressive scan ativado. Para retirar do modo

progressive scan, aperte a tecla "PScan" no controle

 remoto. Obs-Esta dica serve também para o Dvd

 Toshiba SD-600X.

Tv Plasma Panasonic TH-42PV70LB Nao Liga Defeito--Não liga. Led apagado. Solução--Verificar/Trocar condensador SMD entre o pino 2 e 3 do integrado 5671.

Dicas Tvs Led AOC LE-32W034 Defeito--Sem imagem. Solução--Na pci "inverter" ressoldar IC001
Tvs Led Sony XBR-52HX905 XBR-52LX905 XBR-60LX905 Defeito--Sem imagem e sem som. Led aceso em verde. Solução--Pci Tcon em curto causa a destruição do fusível PS6151 que está colocado na Pci GE4B. Trocar a Pci Tcon e o fusível PS6151.

Tv Lcd Philips 40PFL3606D Sem Imagem Defeito--Não tem imagem apenas tem tela com mancha branca. Som normal. Solução--Na Pci T-Con, trocar resistência de 750K colocada na linha do pino 10 do CI maior
Tv Lcd Lg 42LA6130 Liga e Desliga Defeito--Ao tentar ligar a tv esta liga mas desliga imediatamente. Solução--Mau contato no cabo que liga a Pci "Main" à fonte de alimentação. Limpar os conectores deste cabo com álcool isopropilíco ou trocar por um cabo novo

Tv Lcd Lg 42LG5000 Imagem Muito Clara Defeito--A imagem está muito clara ou com muito brilho. Solução--Trocar IC AS15-F na Pci T-Con.
Tv Philips 20PT3331 Sem Som ou Som Intermitente Defeito--Não tem som ou com som intermitente. Solução--Condensador cerâmico SMD 2201 (4,7nF) e 2202 (820pF) com fuga.
Tv Lcd Lg 26LG30R Desliga e nao Liga Mais Defeito--A tv desliga por ela e ao tentar ligar de novo ela não quer ligar mais. Solução--Trocar R124 de 39K para 56K e retirar C118

---

Uma dica para usuários que queira se aventurar a consertar sua própria tv Léd ou LCD

Ao colocar a tv na tomada estiver toda apagada sem sinal devida se tiver tensão na tomada existe duas possibilidades de defeito

1-Placa da fonte queimada.

2-Placa principal com defeito desarmando a fonte

Se ao colocar na tomada acende o léd mas a tv não liga nem no controle nem manual

Defeito placa principal

Tv liga normal ouve-se o som dos canais sintonizados mas a tele esta escura sem imagens

normalmente esta acontecendo muito este defeito nas tv de léd queima alguns léds a tv fica com tela escura com som,se os léds estiverem acesos e a tela escura em tv cuja t-con esta acoplada a tela o defeito esta nela .

---

Testador de barra de Léds

Proteção de Aumento de MAT ou Brilho no Micro

No Micro existe um pino de PROT (Protection), quando activado o micro desliga a alimentação do tv. Quando o MAT é muito elevado, sai tensão de um dos pinos do transformador de linhas(flyback) activando a protecção e desligando a fonte de alimentação do TV Para se analisar avarias neste circuito, desliga-se o circuito de verificação do +B no Micro. Se o TV funcionar o problema está no circuito de protecção que actua indevidamente. Se existir Brilho excessivo, verifique o +B, tensão da grelha 2(grade), tensão de coletor de uma das saídas RGB com valor baixo. O excesso de MAT pode ter como causa o condensador de largura ou o condensador de booster.

Proteção do Vertical

No Micro existe um pino de PROT (Protection), quando activado o micro desliga a alimentação do tv. Quando o vertical, sai tensão de um dos pinos do CI do Vertical actuando a protecção e desligando a fonte de alimentação do TV Para se analisar avarias neste circuito, desliga-se o circuito de verificação do +B no Micro. Verificando-se se o vertical está a funcionar.

---

Circuito ABL (Limitador de Brilho Automático)

O circuito ABL tem como função impedir que o brilho e ou o contraste ultrapasse o limite e rapidamente exista uma deterioração do cinescópio. Em funcionamento normal, a tensão do pino ABL é alta e não afecta o controle de contraste do circuito integrado faz tudo. Quando o brilho ou contraste aumentam, a tensão do pino ABL diminui actuando automáticamente no ajuste de contraste.

O circuito ABL a funcionar de forma deficiente, afecta o contraste da TV ficando com pouco contraste. Alguns TV têm circuitos de ABL um pouco mais complexos (Transístores e díodos), no entanto, o princípio de funcionamento é idêntico. Transmitir informação a partir do transformador de linhas (FLYBACK) para os circuitos controladores da tv e compensar o excesso de brilho e ou contraste.

---

http://www.electronica-duartes.com/atualizacao_firmware_tvs_lcd.php

---

---

Monitor Lcd Philips 170S4FG Menu tem os Caracteres Defeituosos Defeito--Menu com os caracteres defeituosos. Solução--Colocar uma eeprom nova gravada com o firmware original do aparelho.

---

Tv Lcd Philips 42PFL5522D Linhas Horizontais na Imagem Defeito--Por vezes aparecem linhas horizontais na imagem. Solução--Trocar os condensadores eletrolíticos de 300V que estão escondidos com um dissipador.

---

Visite este outro site

http://www.eletronicasaobento.com.br/servios.html

Fontes de alimentação - Princípio Funcionamento

O objectivo da fonte de alimentação é transformar a tensão do fornecedor de energia 110V-220V em corrente alternada AC numa tensão de corrente contínua que permita os equipamentos em CC funcionar. As fontes de alimentação são fundamentais no funcionamento dos circuitos eléctricos e electrónicos. A fonte de alimentação básica é constituída por 4 sectores

• Transformador - Transforma a tensão AC e corrente de entrada para um valor utilizável em AC.
• Ponte retificadora - Retifica os pulsos de modo a produzir uma saída polarizada DC.
• Filtragem - Filtra a tensão tornando a corrente contínua.
• Regulação - Regula a saída de modo a ter uma tensão constante.

---

Deixe seu comentario

Transformador

Relação transformação =	Vp	=	Np	e	P.saída = P.ent.
	Vs		Ns		Vs x Is = Vp x Ip

Vp = Tensão primário (entrada) Np = Número de espiras no primário Ip = Corrente primário (entrada)

Vs = Tensão secundário (saída) Ns = Número de espiras no secundário Is = Corrente secundário (saída)

---

Transformador + Retificação

Existem várias formas de ligar díodos de modo a criar um retificador e converter AC para DC. A ponte retificadora é o mais importante e que produz uma retificação de onda completa. Um retificador de onda completa pode ser feito a partir de apenas dois díodos, mas este método raramente é usado uma vez que os díodos são extremamente baratos. Um único diodo pode ser utilizado como retificador mas só usa o positivo (+) do AC, produz apenas meia-onda em DC. Uma Ponte Retificadora usa a onda AC (tanto a secção positiva como a negativa). 1,4V perde-se na ponte, porque cada um dos díodos retificadores perde 0,7V (queda de tensão numa junção PN de silicio) na condução e há sempre dois díodos em condução. Ponte retificadoras são classificadas pela corrente máxima e a tensão inversa máxima que podem suportar (esta deve ser, pelo menos, três vezes a tensão RMS de modo a que os retificadores possam suportar os picos de tensão).

---

Transformador + Retificação + Filtragem

Filtragem é feita por um condensador eletrolítico de grande valor ligado à saída DC para agir como um reservatório, fornecendo corrente para a saída quando a tensão DC varia no retificador. O diagrama mostra o tensão não filtrada (linha pontilhada) e a DC suavizada(linha sólida). O condensador descarrega rapidamente perto do pico da variável DC. Note que a filtragem aumenta significativamente a tensão média DC para o valor pico (1,4 × valor RMS). Por exemplo 6V RMS AC (saída do transformador) é retificada em onda completa, ficam em DC 4.6V RMS (1.4V perde-se na ponte retificadora), com a filtragem esta aumenta o pico 1,4 × 4,6 = 6.4V . A filtragem não é perfeita devido à tensão do capacitor cair um pouco nas descargas, dando uma pequena ondulação de tensão (Tensão de Ripple). Para muitos circuitos uma ondulação (Ripple) de 10% do valor de tensão é satisfatória, a equação abaixo fornece o valor exigido para a filtragem do condensador. Quanto maior o condensador menor ondulação.

Condensador de filtragem para 10% ripple, C =	5 × Io
	Vs × f

C  = Capacidade filtragem em Farads (F) Io  = Corrente de saída em amperes (A) Vs = tensão de entrada em volts (V), este é o valor de pico de tensão não filtrada em DC f    = frequência do AC em hertz (Hz), 50Hz em Portugal, 60 Hz no Brasil (110V)

---

Transformador + Retificação + Filtragem + Regulação

Circuitos Integrados reguladores estão disponíveis com valores fixos (normalmente 5, 12 e 15V) ou tensão de saída variável. São classificados pela corrente máxima que deixam passar. Reguladores de tensão negativa também estão disponíveis, principalmente para o uso em fontes duplas. A maioria dos reguladores incluem protecção automática de excesso consumo(protecção sobrecarga) e sobreaquecimento (protecção térmica). Esquemas de fontes de alimentação Fontes de Alimentação TV

---

---

TV PHILIPS-MODELO-21pt6435-defeito no vertical Ao ligar aparece uma faixa escura na parte superior da tela com trez linhas coloridas,causa provavel do defeito C2465 capacitor eletrolitico de 10mf com 160v de isolação

---

Aparelho de som Philis todos com cinco cds de gaveta *defeito,uma das gavetas fica abrindo e fechando sem controle e os controles do painel fica travado sem função -causa do defeito,as micros chaves cd1,cd2,cd3,cd4,ecd5,trocar todas,provavelmente algumas delas estão apresentando fuga,

Aceito criticas

---

 TV-Pilps-20pt3331-Defeito tela esverdeada e desligando em alguns segundos Conferir resistor-3319=200r-se estiver aberto confira os transistores TR7314Eo7316 ambos BF423

---

Tv  LG21fu1rlg-Téla escura com audio sintonizando canais ,sem alta ,confira provavel falta de alimentação no oscilador horizontal R405 aberto

---

TV-LCD-Buster-HBTV-3203 defeito sem som,tendo somente na saida do fone Solução deste problema,mudar dados do other option para acessar use a tecla menu no CR em seguida digite 8893,va até a opção AMP,faça a mudança para AMP-OLD OBS,com as teclas canal+e-navega e com volume +e-ajusta os itens

---

TV-LCD-SANSUNG-modelo-LN40B530-Defeito téla apagada,sintonizando os canais e com audio normal circuito do inverter não funciona porem se desconectar o chicote que interliga a placa da fonte com a placa de sinal o inverte vai funcionar as lampadas vão acender Solução localize o fio que liga o inverter pino inv-on-off do chicote corte o mesmo deixando neutro

---

TV cineral modelo 29pcin-0507  Defeito somente estanby  léd aceso não da partida fontes tudo em ordem  Solução trocar epron  Vertical com meia tela aberta parte inferior Confira o DIODO-301 pode estar com fuga

---

       Por onde começar o reparo de um aparelho  Tenho notado que quando se trata de dicas de reparação encontra-se de tudo,tipo tv ñ liga troque fuzivel ou vertical fachado trocar capacitor ou resitor tal.São dicas para quem tem conhecimento e encontramos algumas besteiras que ñ tem nada a ver  Aqui vou descrever um pouco do basico para iniciante dando como exemplo uma TV que esta parada ñ funciona éstas dicas vale para qualquer marca ou modelo. Conectou na tomada,ñ acende nada,primeiro suspeito des de que na tomada tenha energia é o fuzivel,se ele estiver queimado teremos que descobrir a causa,um fuzivel pode queimar por alguma alteração na rede ou aparentemente sem causa.Troca-se o mesmo e devemos verificar se ñ existe algum curto na entrada da rede,usando o multimetro na escala X1R verifando diodos retificadores e os capacitores ceramicos em paralelo com os mesmos,localizando o capacitor Eletrolico dobrador da fonte este é o grandão conhecido como bitéludo tocando com as pontas do multimetro em seus terminais o ponteiro tem que ir para algum valor de baixa resistencia e retornar para alta resistencia se encotrar baixa resistecia tem coisa errada  Tambem tem o ci oscilador pw os FTS e os STRS para serem checados tudo antes de voltar a ligar o aparelho na tomada.UM recurso muinto simples para evitar danos é usar uma tomada com uma lampada em serie,pode ser de 40,60,80 wats eu uso uma de 60  Se existir algum curto a lampada consumira toda corrente do circuito acendendo com todo brilho permanecendo,se acender forte e for diminuindo o brilho até quase apagar sinal que ñ tem curto na entrada se o circuito restante estiver tudo OK éla vai ficar piscando  querendo ligar só ñ liga por falta de corrente pode ligar na tomada normal éla vai ligar e ai mostrara se ñ tem mais defeitos nas etapas seguint

---

Temos outra situação,quando uma tv ao ser conectada a tomada o léd do painel acende mas a tv ñ liga ai vem os problemas Primeiro passo ver se tem tensão no coletor do saida Horizontal  Caso ñ tenha retire a solda de seu coletor deixando livre se aparecer tensão o problema é este transistor em curto,caso a tensão ñ apareça verificar a linha do +B começando pelo diodo retificador désta fonte se estiver tudo OK solte o pino do flay bek que recebe a tensão ele pode estar em curto caso esteja tudo normal tendo a alimentação no fay no coletor do saida horizontal e a tv ñ arranca ai teremos que conferir os seguintes itens Saida vertical em algumas marcas este componente em curto broqueia seu funcionamto,em outras o vertical ñ abre  Diodos da saida do flay em curto tamben . checar alimentação do oscildor horizontal ,checar as fontes baixas que alimenta o micro fonte de nove e cinco do seletor varicap na duvida solte a solda de seus terminais.Confira o amprificador de audio .Uma boa conferida visualmente tambem ajuda veja se ñ tem capacitor eletrolitico estufado,resistores com sinais de aquecimento ou mesmo aberto principalmente os de valores baixo,procure por solda fria nos terminais dos componentes  Se o defeito for no VERTICAL deve-se localizar o estagio do mesmo e procurar a falha neste estagio,procurar identificar primeiro   qual estagio esta com  defeito para ñ provocar mais defeito no aparelho,um iniciante deve buscar o esquema do aparelho para identificar melhor as etapas em uma placa com seus componentes OBS Tomar todo cuidado pois um choque pode causar acidentes graves a alta tensão de uma tv chega a 25kv

---

Tv Buster 32D03HD- Defeito ao ligar a tela acende por uns dois segundos e apaga, Causas provaveis solda fria nos transformadores inverter,mal contato nos terminais encaixado das lampada ou um dos transformadores pode estar aberto

---

BU-4508 DX- Lote 20 peças R$98,80

 direto da china para seu endereço em até 45 dias apos pagamento- valido para todos produtos aqui postados -contato TL-46449683 ou eletronicasaobento@gmail.com

---

 TV CINERAL 21 P CIN-0305 e 29P CIN-0507 – Modo de serviço: 1. Com o aparelho Modo de serviço“LIGADO” sintonize um canal de boa recepção ou utilize um gerador de barras na entrada deRF.2. Mantenha pressionada a tecla “VOLUME MENOS” “NO PAINEL” e aguarde até que o volumeseja reduzido ao mínimo.3. Mantendo a tecla de volume menos do painel acionada, pressione uma vez “NO CONTROLEREMOTO” a tecla “DISPLAY”.OBS* Para realizar ajustes pós-reparos utilize “APENAS” os menus onde o Status está indicadocomo valor “VARIÁVEL”.Recomendamos que os outros menus com o Status indicado como valores ‘FIXO’ “NÃO”devam ser modificados a nível de Assistência Técnica, pois os ajustes foram efetuados nafábrica e sua alteração implicaria em uma desconfiguração do aparelho.OBS* CASO SEJA PRESSIONADA A TECLA “EF DE SOM” OS AJUSTES VOLTARÃOTODOS A CONDIÇÃO “DEFAULT”.Depois de efetuados os ajustes, para memorizar desligue o televisor através do controleremoto.Para o acesso a cada menu de ajuste pressione as teclas como consta na seqüênciaabaixo.Embaixo apareseráo número de sériedo aparelho noOSD.Tecla 1 = Menu 01 Tecla 2 = Menu 02 Tecla 3 = Menu 03Tecla 4 = Menu 04 Tecla 5 = Menu 05 Tecla 6 = Menu 06Tecla 7 = Menu 07 Tecla 8 = Menu 08 Tecla 9 = Menu 09Tecla 0 = Menu 10 Tecla Agenda = Menu 11 Tecla Caps = Menu 12Tecla Display = Menu 13 Tecla Dormir = Menu 14 Tecla Calendário = Menu 15Tecla = Cor = Menu 16 Tecla Favorito = Menu 17 Tecla Rever = Menu 18As teclas de canal mais e canal menos devem ser usadas para escolher o modo a serajustado.As teclas de volume mais e volume menos deverão ser usadas para ajustar os modosselecionados.OBS* Caso seja pressionada a tecla “OK” no controle remoto, em modo de serviço, oacesso aos menus 19, 20 21, 22 e 23 será habilitado.Nesta condição as teclas de Canal Mais e Canal Menos devem ser utilizadas para acessaros modos de ajuste e as teclas de Volume Mais e Volume Menos devem ser utilizadas para alterar os valores.

---

Defeitos resolvidos da tv Philco modelo-Ph21Mss

PHILCO	PH21MSS		Não sai do ST. BY.	trocar capacitores , C226 (1X50) , C203 (10X50) nos pinos 2 e 33 do CI
PHILCO	PH21MSS		Efeito tipo almofada imagem esticada para um lado	Diodo 454 (D454) proximo ao fly back
PHILCO	TVPH21MSS		Não sai do ST. BY.	Memória ,porém cuidado ,eu já havia colocado outra que gravei com arquivos baixados na internet e não funcionou, só deu certo quando por sorte entrou outra tv igual e copiei os arquivos e passei para a que estava com problema.
PHILCO	PH21MSS		VERTICAL FECHADO com linhas de retraços na parte de cima	D811
PHILCO	PH21MSS		Imagem "Arco-Íris" - sem trama	Falta alimentação negativa do CI Vertical - verificar toda a linha	d811 (fr104 = 1n4004..07)
PHILCO	PH21MSS		TELA VERMELHA COM LINHAS DE RETRAÇOS COMO SE FOCE RESISTOR DO RGB	TUBO DE IMAGÉM COM DEFEITO NO PINO DO KR RED DA COR VERMELHA QUEIMANDO O RESISTOR DE 2K7 POSIÇÃO R529	Trocar O TUBO.
PHILCO	PH21MSS		TELA VEMELHA COM LINHAS DE RETRAÇOS COMO SE FOCE RESISTOR DO RGB	TUBO DE IMAGÉM COM DEFEITO NO PINO DO KR RED DA COR VERMELHA!	Trocar O TUBO.
PHILCO	PH21MSS		fonte baixa com apenas 20volts	c 850, 47mf/25v
PHILCO	PH21MSS		ñ liga, fonte inoperante	ic reg de fonte ncp1337p

TV sansumg CL29K40  desligando defeito: este tv chego funcionando sem motivo aparente se desligado depois que entrava em proteção até o led não acendia mas somente tirando da tomanda e esperando uns 5 segundo se repetia o ciclo . causa :eletrolitico C803 seco 330mf/400v. depois da troca o tv parou de desligar

---

TV LG-21FX5RL defeito +B com 150v ao ligar e cai a zero em seguida desarmando totalmente a fonte

Defeito chek os resistores R 815 e 816 ambos de 100k  verifique o Q 840 KA 431A

---

---

online Obrigado por sua visita

---

TV-LG-Modelo-29FS4RLG Defeito imagem com cintura efeito taça-Q302-2sd1047aquecendo trocar o ic 302=KIA4558P Desligando-confira R843 e o ic 825(78r05)se estiver esquentando troque se estiver tudo ok desgligue ou retire o Q810

---

TV Aiko modelo fp 2111 Defeito-liga normal apos alguns minutos manifesta os seguintes defeitos,aparece uma faixa escura lado esquerdo da tela e uma ondulação espelhada some o som e vai escurecendo pois some a tenção de filamento Solução trocar o flay bek ou fazer o seguinte,eliminar o capacitor de poliéster (c574)e fazer uma fonte para o filamento enrolando três voltas de fio no ferrite do flay bek,soldando uma ponta no térra e outra ponta no lugar do capacitor 574 lado do terminal filamento

---

Tv-Gradiente-Modelo-TV2922 Defeito-desliga deois de umas horas 4,6h solução-confira D404 pode estar com fuga na duvida troque-o veja o DZ401=22v-altere para 25v

---

TV-Semp-Modelo-TV2923(J)FS Defeito-Ao acionar a chave master o led acende e apaga o mais B fica com 75v e vai caindo,uma ves ou outra éla liga Solução-trocar o capacitor C819 de 10mf /50v colocar um de 47mf/50v

---

TV-sansumg defeito como fotos abaixo,uma faixa em toda lateral e imagem espelhada nas cenas mais claras defeito na placa TECOM

---

---

---

Defeitos em televisores LCD

Estou trazendo neste artigo alguns dos defeitos que estão mais frequentes em televisores LCD e futuramente irei incorporando mais informações referentes a estes aparelhos. Neste primeiro momento veremos defeitos em televisores Toshiba que apresentam em alguns casos modificações a serem executadas. O aparelho a ser visto é o modelo

LC 3246W que apresenta os seguintes problemas:

Aparelho não está ligando LED verde aceso direto, verifique:

- As tensõesnos capacitores  C403 e C510 que devem apresentar 0,9V. Caso não apresentem estes valores verifique os capacitores e circuito envolvido em seu entorno. Se houver a normalidade das tensões, faça a substituição da memória N503. (NE:386678) mostrada na figura 1.

Com Áudio e sem imagem em DTV:

- Retire o capacitor C414.

- Verifiques as tensões do TUNER > pinos 18=1,75v, 17=2,2v, 16=3v e 15=0v.

- Faça o RESET neste aparelho.

Procedimento:

(Entre no modo de serviço acionando a tecla  “MENU”  do controle remoto e em seguida digite “2008” do controle remoto, vai até a opção “FACTORY RESET” e confirme).

OBS: Para demais problemas que o leitor ache procedente de software faça o mesmo procedimento de reset.

Aparelho esta sem áudio:

- Faça o Reset, conforme mostrado anteriormente.

- Caso não resolva retire o capacitor C206 da PCI-Principal mostrado na figura 2.

Aparelho pipocando o Áudio:

- Substituir os resistores R215 e R231 de 220k não se esquecendo de limpar bem, após a retirada dos resistores originais, o impresso já que estes resistores são SMD.

Agora veremos uma modificação nos televisores modelos: LC 3245F / LC 4045F / LC 4245F que apresentam o sintoma de travar o teclado e/ou controle remoto. Verifique o valor do resistor SMD na posição R602, visto na figura 3, sua resistência ohmica não deve ser inferior a 4K7.

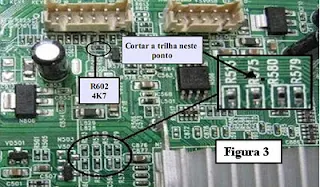

http://referraltask.com/ref.php?page=act/ref&invcod=15857 Caso esteja abaixo deste valor a trilha que vai ao R580, conforme indicado na figura 3, deve ser aberta.

Agora veremos procedimentos para os modelos 32/42XV600(A)DA; 42/46/52XV650DA; 47/55ZV650DA; LCXX47F(A)DA 32/42XV600(A)DA; 42/46/52XV650DA; 47/55ZV650DA que utilizam o mesmo chassi, portanto todos apresentam o mesmo sintoma.

TV não Liga (Relé não opera)

Verifique os componentes D8513 e R8512. Caso seja constatado que estejam abertos, com solda fria, ou ainda a falta destes componentes, deve ser verificado se o resistor  R850  está  aberto.

TV não liga

Siga a seqüência de procedimentos na tabela:

OBS: Para limpeza do fluxo cristalizado na PCI Principal lado (Superior) e lado (Inferior), deverá ser usado o solvente tipo S-SBR (Alfatec), ou Álcool Isopropílico. Caso seja verificado resíduo de fluxo, limpe a placa por inteiro, reforçando a limpeza também em outros pontos, mesmo que o defeito seja de outro tipo, pois este tipo de cristalização vem apresentando defeitos variados.

Para finalizar este artigo, segue o procedimento de reset dos modelos 20DL74/LC1510Z/LC2010Z, pois como foi dito anteriormente determinados defeitos de software são provenientes de dados conflitantes, portanto fazer este procedimento em alguns casos resolve o defeito reclamado

– Pressione a tecla Mute no Controle Remoto, solte-a, pressione novamente e mantenha-a pressionada, até aparecer a barra de volume.

– Ainda mantendo a tecla Mute pressionada, e quando a barra de volume apagar, após 1 segundo aproximadamente acione também a tecla canal up no TV.

– A TV irá desligar e religar indicando canal 2, e o reset estará concluído.

---

---

   O circuito deste tópico é um amplificador de áudio operando em classe A, de baixa potência (cerca de 1/4 W), o que sugere pequena distorção de sinal.

Figura 01

Desde que não há capacitores de acoplamento, a resposta de freqüência deve ser bastante ampla e o nível de ruído, bastante baixo.
Q1 é um MOSFET tipo N de uso geral, por exemplo 2N7000 ou similar.
Q2 é um NPN de baixa potência para uso genérico, por exemplo BC548 ou similar.
Q3 deve ser um transistor NPN de média potência (Ic max cerca de 10 A) e Q4, um PNP de média para baixa potência (Ic max cerca de 3 A).
O potenciômetro de 1 K deve ser ajustado para obter cerca de 4,5 V no dreno de Q1.
Devido à operação em classe A, a eficiência é baixa, isto é, há consumo de energia na ausência de sinal (pode drenar aproximadamente 3 W da fonte).

---

No circuito da Figura 01 abaixo, os transistores Q1 e Q2 são NPN de baixa potência para comutação. Possivelmente, o tipo BC237 ou similar irá operar de forma satisfatória.

Figura 01

Estando a chave S2 na posição a, o circuito opera como um multivibrador e um sinal quadrado de 1 kHz deve estar presente na ponta de prova. Esse sinal deve ser suficiente para testar circuitos de áudio e talvez circuitos de rádio, devido aos harmônicos da onda quadrada.
Com S2 na posição b, ele opera como um amplificador, permitindo, com o uso do fone, a pesquisa de sinais de áudio aplicados às pontas de prova.
É possível prever que sinais modulados de radiofreqüência também sejam ouvidos em razão demodulação produzida pelas características não lineares dos transistores.

---

"Existem quatro funções -secretas- muito legais no seu celular que você não sabia! (Algumas delas, podem até salvar sua vida) Veja o que ele pode fazer por você: Emergência I O número universal de emergência para celular é 112! Se você estiver fora da área de cobertura de sua operadora e tiver alguma emergência, disque 112 e o celular irá procurar conexão com qualquer operadora possível para enviar o número de emergência para você, e o mais interessante é que o número 112 pode ser digitado mesmo se o teclado estiver travado. Experimente! Emergência II Você já trancou seu carro com a chave dentro? Seu carro abre com controle remoto? Bom motivo para ter um celular. Se você trancar seu carro com a chave dentro e a chave reserva estiver em sua casa, ligue pelo seu celular, para o celular de alguém que esteja lá. Segure seu celular cerca de 30 cm próximo à porta do seu carro e peça que a pessoa acione o controle da chave reserva, segurando o controle perto do celular dela. Isso irá destrancar seu carro, evitando de alguém ter que ir até onde você esteja, ou tendo que chamar socorro. Distância não é impedimento. Você pode estar a milhares de quilômetros de casa, e ainda assim terá seu carro destrancado. Emergência III *3370# Vamos imaginar que a bateria do seu celular esteja fraca. Pra ativar, pressione as teclas: *3370# Seu celular irá acionar a reserva e você terá de volta 50% de sua bateria. Essa reserva será recarregada na próxima vez que você carregar a bateria. Emergência IV *#06#* Para conhecer o número de série do seu celular, pressione os seguintes dígitos: *#06#* Um código de 15 dígitos aparecerá. Este número é único. Anote e guarde em algum lugar seguro. Se seu celular for roubado, ligue para sua operadora e dê esse código. Assim eles conseguirão bloquear seu celular e* o ladrão não conseguirá usá-lo de forma alguma*. Talvez você fique sem o seu celular, mas pelo menos saberá que ninguém mais poderá usá-lo."

Sony-HCD-GTR88

Defeito segundo informação do cliente começou a falhar as funções até que não ligou mais,ficando apenas com o led aceso e painel todo apagado

Solução desligue o chicote que esta ligado na plaquinha do potenciometro de volume,pelo lado intérno do painél tem uma abertura por onde chega até a plaquinha,se o aparelho ligar normal o defeito esta na chave de duas posições junto ao potenciometro

Retire o knob deste potenciometro solte a porca e retire pelo lado de dentro abra a chave com cuidado pois a mesma é pequena limpe os contatos e o defeito estara resolvido(obs se encontrar uma chave nova será melhor)

---

---

TV-Toshiba-Modelo-TV2934-SK91

Queimando-R304=1K conferir D310-C324 e todos componentes no circuito ABL.

Se tudo estiver ok nenhum componente com defeito,Trocar o tubo pois o defeito esta nele

---

Alarme Moto

---

Fonte de Alimentação TV

Fonte Comum

Os díodos rectificam a tensão alternada da rede, o condensador de filtragem, em conjunto transformam a tensão para contínua de 150 V ou 300 V se a rede for 220 V. Esta tensão vai para a fonte comutada (chaveada). O fusistor de entrada tem duas funções:

• Proteger a fonte do pico inicial de tensão
• Abrir se algum componente entrar em curto na fonte.

As duas bobinas e o capacitor de poliéster na entrada da rede não permitem que a frequência da fonte saia pela rede e interfira em aparelhos circundantes. Circuito de desmagnetização - A bobina de desmagnetização fica enrolada numa fita isolante em volta do TRC. Tem a função de criar um campo magnético alternado com a tensão da rede para desmagnetizar a máscara de sombras. Desta forma evita-se que a imagem apresente manchas coloridas nos cantos da imagem. Esta bobina funciona por poucos segundos até que o termistor PTC aqueça, aumente sua resistência e diminua bastante a corrente.

Fonte Comutada em série

Neste tipo circuito, um transístor (regulador) fica em série com a linha +B. O transístor recebe +B da fonte comum através do primário de um transformador de ferrite (chopper). Através da oscilação deste transformador juntamente com alguns componentes ligados, o transistor funciona como uma chave (ON/OFF), conduzindo e cortando cerca de 15.000 vezes por segundo. Quando conduz, carrega o condensador(capacitor) da saída com 100 V. Quando corta, a tensão do condensador (capacitor) mantém o TV com alimentação. Quando se liga o TV, R2 polariza a base do regulador e este conduz, fazendo passar corrente no chopper que induz um pulso no secundário, sendo aplicado na base através de R3 e C3. O regulador então corta, interrompe a corrente, e o chopper induz outro pulso para a base fazendo o regulador conduzir novamente e este ciclo repete-se. A fonte comutada(chaveada) pode por isso auto denominar-se fonte auto oscilante. O +B na saída desta fonte já está estabilizado e vai alimentar o circuito horizontal do TV.

Fonte Comutada em série com CI

No pino 3 entra o +B não estabilizado da fonte comum e no pino 4 sai o +B estável. O pino 2 tem três funções: disparo inicial, oscilação e sincronismo da fonte com o circuito horizontal do TV através de pulsos de 15.750 Hz vindos do transformador de linhas(Flyback-LOPT). Observe como os componentes que mantém a tensão estável na saída da fonte ficam todos dentro do STR. Neste exemplo, como ocorre em várias TVs, o chopper além de manter a oscilação da fonte, também fornece uma tensão que será retificada e alimentará outros circuitos. O condensador(capacitor) CF entre os pinos 3 e 4 elimina os ruídos gerados pelo comutação do CI. Esta fonte já é bivolt automática. Quando o TV é ligado em 220 V, a fonte comum fornece 300 V para o pino 3 do STR, mas muda a frequência de oscilação e mantém as mesma tensão no pino 4.

Fonte Comutada em paralelo com STK

O CI é o STK79037 (STK79038) ou IX1791 de 12 pinos. Ao ligar o TV, o pino 5 recebe o +B da ponte rectificadora, através do resistor de disparo, alimenta o gate do MOSFET comutador interno e a partir daí a fonte começa a oscilar. Os pinos 1 e 3 recebem uma amostra da tensão da saída através do regulador SE115 IC3 e do fotoacoplador IC2. Assim podem alterar a frequência e o valor do +B caso exista necessidade de forma idêntica à fonte que usa o CI STR de 9 pinos.

Fonte chaveada em paralelo com Mosfet

O transístor desta fonte é um MOSFET que consome menos energia que um transístor comum para a mesma função. O oscilador e o controle da fonte estão dentro do IC1. Ao ligar o TV, os pinos 2 e 6 recebem uma tensão inicial de disparo e a fonte começa a oscilar. O MOSFET recebe a tensão de entrada no dreno (D) e o sinal PWM no gate (G). O source (S) liga a terra. Assim, existe comutação entre o primário do chopper que transfere a tensão para os secundários originando os +B da fonte. O pino 1 verifica os +B e ajusta a frequência do CI para efectuar a correcção da fonte quando necessária. Também é possível mudar a frequência da fonte e o valor dos +B manualmente através de uma resistência ajustável ligada no pino 1. O diodo D2 e componentes associados a formam um circuito chamado snubber com duas funções:

• eliminar os ruídos gerados pela oscilação do MOSFET
• impedir que os pulsos de tensão negativa induzidos no chopper voltem para a ponte retificadora e queimem estes diodos.

Fonte Chaveada em paralelo com STR

A tensão da fonte comum entra no pino 1 onde está o transistor comutador com tem ligações fora do CI pelos pinos 1, 2 e 3. O CI gera os pulsos PWM internamente, saindo pelos pinos 4 e 5 e indo para a base do comutador (pino 3). O pino 9 do CI recebe dois +B: Um deles vindo da ponte rectificadora para o disparo da fonte e o outro rectificado e estabilizado pelo transistor Q1, mantendo o CI alimentado. Estabilização do +B - O fotoacoplador IC2 e o regulador IC3 retiram uma amostra do +B e enviam ao pino 7 do STR. Desta forma verifica como está a tensão na saída da fonte. Quando o +B aumenta, o LED do fotoacoplador acende mais intensamente e aumenta a tensão no pino 7 do STR. Isto aumenta a frequencia do oscilador interno do STR, fazendo o comutador cortar a uma frequência mais elevada reduzindo a tensão induzida no secundário do chopper, assim, o valor do +B volta ao normal. Defeciências no IC2 ou IC3 pode deixar o +B muito baixo ou muito alto.

Componentes comuns nas fontes de alimentação de televisão

TDA4605	STRS6707		STR50103A	TDA4601

Testar Transístores com o Multímetro

Testar Díodos

A verificação de junções semicondutoras PN pode ser efectuada com o multímetro, este tipo de teste permite verificar se díodos ou transistores têm as suas características normais. Para efectuar medições nos componentes é importante que o componente não esteja no circuito, a medição de componentes no circuito pode induzir em erro, porque para além de medir o componente os valores são medidos em conjunto com todos os componentes ligados ao componente. Com o multímetro na escala de medição de resistências (Ohmímetro) escala Rx10 ou R1

• A-Quando medido directamente a resistência de uma junção PN é baixa.
• B-Quando o díodo está em curto o valor será zero seja qual for o sentido da medição.
• C-Quando se testa inversamente a resistência será alta ou infinita (depende das características do ohmímetro).

*Se a junção tiver uma fuga a medição C apresenta um valor baixo o que indica que o componente está danificado

Testar Transístores Bipolares (NPN,PNP)

Um transístor para efeitos de teste não é mais que dois díodos, a verificação com o multímetro é executada em função das duas junções PN. A medição executa-se da mesma forma que num díodo normal PN.

Testar NPN

O teste das junções é efectuado medindo todas as junções

Testar PNP

O teste das junções é efectuado medindo todas as junções

Testar Transístor Unijunção

Para testar um transístor de unijunção pode usar-se um multímetro digital na escala de OHMs. Após verificarmos o tipo de transístor e localizar os terminais

1. Com o multímetro na escala de Ohm medimos a resistência entre B1 e B2, invertemos a posição e fazemos a mesma medida: O valor, nos dois casos deve ser praticamente o mesmo, uma resistência muito elevada.
2. Agora medimos a resistência entre Emissor e B1, em seguida medimos Emissor e B2 (a ponta preta (-) deve estar no Emissor para os dois casos). O valor encontrado deve ser praticamente o mesmo: uma alta resistência.
3. Realize o mesmo teste anterior só que desta vez a ponta vermelha (+) é ligada ao emissor. O valor será uma resistência baixa tanto em emissor-B1 e emissor-B2.

---

Tiristor - Triac

Tiristor (SCR)

O tiristor mais vulgarmente utilizado é também conhecido pela designação de SCR (Retificador de Silício Controlado). O tirístor tem como função principal ligar e desligar circuitos com “grandes” cargas, motores, eletroímanes, aquecedores, etc. Os tirístores trabalham sempre entre dois estados de funcionamento: o corte e a condução, pode por isso afirmar-se que são dispositivos de comutação. É basicamente constituído por quatro camadas de semicondutor, formando uma estrutura p-n-p-n que possui 3 elétrodos (um ânodo, um cátodo e um elétrodo de controle "comando", vulgarmente designado por “gate”). A fig.1 mostra o esquema das junções, a características tensão-corrente e o símbolo utilizado em esquemas elétricos que utilizam o tiristor. O seu funcionamento assemelha-se em alguns aspetos ao de um díodo pelo fato da corrente fluir pelo componente apenas em um sentido, entrando pelo terminal do ânodo e saindo pelo terminal do cátodo.

Polarização Direta

A fig. 1 (b) mostra quem em condições de polarização direta ( ânodo positivo em relação ao cátodo), o SCR tem dois estados. Para baixos valores de polarização direta, o SCR apresenta uma alta impedância bloqueando a passagem de corrente. No entanto, há uma pequena corrente de fuga através do tiristor. Quando a polarização direta é progressivamente aumentada, atinge-se um ponto em que a corrente direta aumenta rapidamente, passando o tiristor ao estado de condução. O valor da tensão para o qual se dá este fenómeno, e designada por tensão de ruptura (BREAKOVER). Quando o SCR se encontra no estado de condução, a corrente direta é quase exclusivamente limitada pela impedância do circuito externo.

Polarização Inversa

Em condições de polarização inversa (ânodo negativo em relação ao cátodo), o tiristor apresenta uma impedância interna muito alta, sendo apenas atravessado por uma corrente inversa de baixo valor. Esta corrente mantém-se num valor muito baixo, e por conseguinte o tiristor fica bloqueado até que se atinja a tensão inversa limite. Neste ponto dá-se um fenómeno idêntico ao efeito zener nos díodos; a corrente aumenta rapidamente, ocorrendo normalmente a destruição do componente. O valor da tensão inversa capaz de destruir o tiristor varia com o tipo de SCR, sendo de uma maneira geral superior em cerca de 100v à tensão de ruptura direta. Em condições de polarização direta, a tensão de ruptura pode ser controlada ou variada pela aplicação de um impulso de corrente ao terminal de comando (GATE), conforme pode ser visualizado na fig.2 . Em função do aumento da amplitude do impulso de controle, a tensão de ruptura direta diminui, até que a curva se aproxima da característica de um rectificador. Em condições normais de operação o tiristor é usado com tensões inferiores à da ruptura direta, sendo a condução comandada por impulsos de controle de amplitude suficiente para assegurar a passagem à condução no instante desejado. Após o tiristor ter sido disparado pelo impulso de controle, a corrente que o atravessa é independente da tensão ou corrente de controle. O SCR manter-se-á no estado de condução até que a corrente através dele seja reduzida ao valor necessário para manter a condução (corrente de manutenção). A figura 3 mostra detalhes de construção de um tiristor típico.

---

Caraterísticas técnicas de um tirístor

• I_GT: Corrente máxima de disparo na gate;
• V_GT: Tensão máxima de disparo na gate;
• V_TM: Queda de tensão máxima em condução;
• I_H: Corrente de manutenção;
• I_TSM: Corrente máxima transitória;
• V_DRM: Tensão máxima repetitiva em estado de não condução;
• I_TRMS: Corrente eficaz máxima em condução.

---

Tipos de Tiristores

• (CSMT or MCS) composite static induction thyristor;
• (GTO) gate turn-off thyristor;
• (IGCT) Integrated Gate-Commutated Thyristor;
• (MCT) MOS Controlled Thyristor;
• (SIT, SITh) Static induction thyristor;
• (SCS) Silicon Controlled Switch- É um tirístor semelhante ao SCR, mas com dois terminais de disparo, a gate (ou porta) de cátodo(GK), e a gate (ou porta) de ânodo (Ga), permitindo disparo por impulsos positivos ou negativos, respetivamente. Não é muito comum, sendo geralmente de baixa potência. As iniciais SCS significam interruptor controlado de silício.

---

Triac

  O TRIAC (TRIode for Alternating Current) é um componente formado por dois SCRs (Silicon Controled Rectifier)  internos ligados em paralelo, um ao contrário do outro. Tem três terminais: MT1 (anodo 1) MT2 (anodo 2) Gate (G) No seu funcionamento básico, o triac ao receber uma tensão na GATE, permite condução entre o MT1 e MT2 de Corrente Alternada. A figura 4 mostra o diagrama da estrutura, a característica tensão-corrente. o triac tal como o SCR possui três terminais, que são designados por terminal principal nº1 (MT1), terminal principal Nº2(MT2) e o terminal de controle ou comando (gate). Conforme o diagrama da fig. 4 (b) indica, o triac apresenta características idênticas aos do SCR para polarizações nos dois sentidos. Com polarização direta (terminal Nº2 positivo em relação ao terminal Nº1) ou polarização inversa (terminal Nº2 negativo em relação ao terminal Nº1), o triac apresenta inicialmente um estado bloqueado passando à condução quando se atinge a tensão de ruptura. Tal como acontece no SCR, a tensão de ruptura pode ser controlada pele aplicação de um impulso positivo ou negativo ao eléctrodo de controle. Conforme a amplitude do impulso aumenta, diminui o valor da tensão de ruptura. O triac pode ser considerado equivalente a dois SCR ligados em paralelo e orientados em direções opostas.

---

Funcionamento do TRIAC

O TRIAC é utilizado para comutar(chavear) corrente alternada . O TRIAC pode ser disparado tanto por uma tensão positiva quanto negativa aplicada no eletrodo de disparo (gate). Uma vez activado, continua a conduzir até que a corrente eléctrica caia abaixo do valor de corte.

Utilização do triac

é utilizado para controlar dispositivos de corrente alterna, permitindo um controle de activação de potências elevadas a partir de correntes na ordem dos miliamperes. Substitui com grandes vantagens os relés na maior parte dos casos. O TRIAC de baixa potência é utilizado em diversas aplicações como controlo de potência para lâmpadas “dimmers”, controlo de velocidade para ventiladores, interruptor de comando de dispositivos de AC, entre outros. Quando usado com cargas indutivas, como motores eléctricos, tem de se assegurar que o TRIAC desligue correctamente no final de cada semi-ciclo de alimentação eléctrica.

Exemplos de utilização:

Controle de luminosidade para lâmpadas incandescentes

A comutação do triac varia a potência recebida pela lâmpada variando a sua luminosidade

Interruptor de potência com triac

Pode ser utilizado para ligar potências maiores em relação ao interruptor de comando, onde, neste caso, circulam apenas alguns miliampéres.

Sequenciador de luzes

Neste caso o triac ao receber um sinal do transistor acende ou não acende uma lâmpada.

Controle Triac

Um exemplo típico de controle de um triac a partir de um transistor BC548.

Control TRIAC com corrente contínua

Um triac pode ser controlado por corrente contínua, uma pilha ou bateria por exemplo, permite que, com tensões baixas 3 volts, 6 volts, 9 volts controlar dispositivos que funcionem a 220 V com corrente alternada.

---

Tipos de Díodos

Simbologia Díodos

Díodo Rectificador		Diodo Zener
Diodo varicap		Diodo túnel
Diodo Schottky		Diodo com característica dependente da temperatura
Fotodíodo		Diodo emissor de luz (LED)
Diodos Gunn		Diodo PIN

Diodo Varicap

Símbolo Díodo Varicap

Os diodos de junção têm uma região de depleção entre as camadas P e N. Um diodo varicap é um diodo que tem uma capacidade variável em função da tensão aplicada. São basicamente diodos construídos especificamente para funcionarem como condensadores(capacitores) variáveis cuja capacitância varia de acordo com a tensão aplicada. Um diodo inversamente polarizado pode funcionar como um capacitor(condensador), cuja capacitância varia de acordo com a tensão aplicada.

Fotodíodo

Símbolo Fotodiodo

Uma junção PN pode emitir luz sob ação de uma corrente elétrica (díodo LED). E o processo inverso também é possível, ou seja, a luz pode gerar uma corrente elétrica em uma junção PN.

Seção transversal de um fotodiodo comum de silício. É basicamente um diodo de junção com características construtivas para direcionar a incidência de luz para a camada P. Esta, por sua vez, é bastante fina e sua espessura tem relação com o comprimento de onda da luz a detectar.

Um fotodiodo pode operar no modo fotovoltaico, isto é, sem nenhuma polarização. Uma vez que a tensão gerada é muito baixa, é comum o uso de um amplificador operacional. Neste circuito, os pulsos de saída são invertidos em relação aos pulsos de luz na entrada.

No modo fotocondutor, o fotodiodo é polarizado por um potencial de uma fonte externa. Os dois circuitos (sem inversão e com inversão de pulso) mostram a utilização com amplificadores operacionais. fotodiodo deve trabalhar com polarização inversa.

Diodos schottky

Símbolo Díodo Schottky

Nos díodos schottky utiliza-se em vez de material semicondutor tipo P um metal, não haverá lacunas que possam armadilhar elétrões vindos dos outros materiais durante a corrente direta. Diodos de junção metálica e semicondutor não são recentes. Os primitivos rádios de galena, do início do século XX, usavam um fio metálico e um cristal de galena (sulfeto de chumbo) para formar um diodo detector de radiofrequência.



Diodos de metal/semicondutor (diodos schottky), são obtidos pela deposição, por evaporação ou por meios químicos, de uma camada metálica sobre a superfície de um semicondutor. Normalmente há uma camada de óxido na borda para evitar efeitos indesejáveis do campo elétrico mais intenso nessa zona.

O principal destaque do diodo schottky é o menor tempo de recuperação, pois não há recombinação de cargas do diodo de junção. Outra vantagem é a maior densidade de corrente, o que significa uma queda de tensão direta menor que a do diodo comum de junção. A contrapartida é uma corrente inversa maior, o que pode impedir o uso em alguns circuitos. São usados principalmente em circuitos de alta frequência, de alta velocidade de comutação.

Díodos Túnel

Símbolo Diodo Túnel

São diodos de junção PN com elevadas concentrações de impurezas (dopagem) em ambas as camadas. Nesta situação, a região de depleção é muito estreita, na faixa de "algumas dezenas de átomos" de espessura. A proximidade das partes ativas das camadas permite o efeito túnel. O resultado é o comportamento de resistência negativa, isto é, a corrente diminui com o aumento da tensão, em uma parte da curva de polarização direta. A característica de resistência negativa permite a construção de osciladores simples como o circuito da figura. A elevada dopagem faz com que a maior parte dos portadores sejam buracos e elétrões, que têm ação bastante rápida. Assim, pode operar em frequências elevadas. Os diodos túnel são pouco usados atualmente. As principais desvantagens são a baixa potência e o custo, fatores com vantagem em outras tecnologias.

Diodo Gunn

Símbolo Díodo Gunn

O diodo GUNN é usado como oscilador local cobrindo as frequências de microondas de 1Ghz a mais de 100Ghz. O diodo Gunn tem uma característica bastante particular: é construído apenas com semicondutor tipo N, ao contrário do par PN. Na realidade, é um oscilador de microondas. Denominado-se Diodo Gunn em homenagem a J Gunn que, em 1963, descobriu o efeito de produção de microondas por semicondutores N.

São construídos com três camadas. A camada central tem um nível de dopagem menor. O dispositivo exibe característica de resistência negativa. O material semicondutor pode ser arsenieto de gálio (GaAs) ou nitreto de gálio (GaN), este último para frequências mais elevadas.

Diodo PIN

Símbolo Díodo PIN

O nome é deve-se à existência de uma camada I ("intrínseca" - silício sem dopagem) entre as camadas P e N.

Quando diretamente polarizado, buracos e elétrões são injetados na camada intrínseca I e as cargas não se anulam de imediato, ficam ativas por um determinado período. O efeito resulta numa carga média na camada que possibilita a condução. Na polarização nula ou inversa, não há carga armazenada e o diodo comporta-se como um condensador(capacitor) em paralelo com a resistência própria do conjunto. Com tensão contínua ou de baixa frequência, o diodo PIN tem um comportamento próximo do diodo de junção PN. Em frequências mais altas, de períodos inferiores ao tempo de duração das cargas, a resistência apresenta uma variação característica com a corrente. Isso dá ao componente aplicações variadas em altas frequências (atenuadores, filtros, limitadores).

Diodo de Junção

---

Tipos de Resistências

Na prática, são muito comuns as resistências de carvão, as de filme de carbono ou metálico e as de fio (bobinadas).

Enquanto as resistências bobinadas constituídas por um fio metálico enrolado sobre um suporte isolante, as resistências de carvão são constituídos basicamente de grafite (carvão) comprimida, revestida por uma camada isolante de cerâmica. O seu valor nominal é apresentado por faixas coloridas (código de cores), que obedecem ao seguinte critério: partindo da extremidade, as duas primeiras cores formam um número com dois algarismos; a terceira cor corresponde ao expoente da potência de 10 que multiplica o número inicial; a quarta cor corresponde à tolerância que mostra, percentualmente, a faixa de valores em que pode variar a resistência do resistor. Assim, temos:

 Para saber mais clique aqui e ira para a pagina onde saberá  como ler os códigos de cores de um resistor

Código de Cores

0	Preto	5	Verde	Tolerância
1	Castanho	6	Azul	Prata-10%
2	Vermelho	7	Violeta	Ouro-5%
3	Laranja	8	Cinzento	S/faixa-20%
4	Amarelo	9	Branco

Exemplo:

As duas primeiras cores: Amarelo (4) e Violeta (7) formam o número 47. A terceira cor, laranja (3), corresponde ao expoente da potência de dez: 10³; a quarta cor, prata (10%), indica a tolerância. Assim, a resistência elétrica é:

Amarelo	Violeta	Laranja	Prata
4	7	3	+/- 10 %

A resistência tem o valor de 47000 Ohms +/- 10 %

Côr	1ª e 2ª Faixa	3ª Faixa	4ª Faixa
	1º e 2º Número directo	Factor  multiplicador	Tolerância	%
Prata		0.01		+/- 10
Ouro		0.1		+/- 5
Preto	0	x 1	Sem cor	+/- 20
Castanho	1	x 10	Prateado	+/- 1
Vermelho	2	x 100	Dourado	+/- 2
Laranja	3	x 1,000		+/- 3
Amarelo	4	x 10,000		+/- 4
Verde	5	x 100,000
Azul	6	x 1,000,000
Violeta	7
Cinzento	8	x 0.1
Branco	9	x 0.01

Código Cores 4,5,6 Faixas

---

Resistor SMD

	1ºValor=1º número 2ºValor=2º número 3ºValor=Multiplicador	Neste exemplo a resistencia tem um valor de: 1200 ohms = 1K2
	1ºValor=1º número O "R" indica virgula 3ºValor=2º número	Neste exemplo a resistência tem o valor de: 1,6 ohms
	" R " indica " 0. " 2º Valor = 2º número 3ª Valor = 3º número	Neste exemplo a resistência tem o valor de: 0.22 ohms

Existem outras normas de marcação para resistores SDM, verifique em:

Resistências SMD

---

Díodo Zener

Para além da denominação Díodo Zener, é também conhecido por diodo de ruptura, diodo de tensão constante, díodo regulador de tensão ou diodo de condução reversa. O díodo zener quando polarizado inversamente (ânodo a um potencial negativo em relação ao cátodo) permite manter uma tensão constante aos seus terminais (U_Z) sendo por isso muito utilizado na estabilização/regulação da tensão nos circuitos.

O gráfico de funcionamento do zener mostra-nos que, directamente polarizado (1º quadrante), ele conduz por volta de 0,7V, como um díodo comum. Porém, na ruptura (3º quadrante), o díodo zener apresenta um joelho muito pronunciado, seguido de um aumento de corrente praticamente vertical. A tensão é praticamente constante, aproximadamente igual a Vz em quase toda a região de ruptura. As folhas de dados (data sheet) geralmente especificam o valor de V_z para uma determinada corrente I_ZT;

A utilização do díodo zener é limitada pelos seguintes parâmetros:

V_z – Tensão de zener (este valor é geralmente especificado para uma determinada corrente de teste IZT) I_zmáx – Corrente de zener máxima I_zmin – Corrente de zener mínima P_z – Potência de dissipação (P_Z = V_Z x I_Z) Desde que a potência não seja ultrapassada, o díodo zener pode trabalhar dentro da zona de ruptura sem ser destruído.

Algumas especificações do fabricante inclui-se também a corrente máxima que um diodo pode suportar, em função da máxima potência que o mesmo pode suportar.

I_ZMax = P_ZM / V_Z

I_ZMax = máxima corrente de zener especificada

P_ZM = potência especificada

V_Z = tensão de zener

Impedância Zener Z_ZT

Quando um diodo zener opera na região de ruptura, um aumento na corrente produz um ligeiro aumento na tensão. Isto significa que o diodo zener tem uma pequena resistência, que também é denominada impedância zener (Z_ZT), também referenciada à corrente de teste I_ZT para medir V_Z. Assim por exemplo, para um diodo fictício 1NZX45, com as especificações VZT = 12V; IZT = 20mA e ZZT = 5Ω, indica que o diodo zener tem uma tensão de 12V e uma resistência de 5 Ω para uma corrente de 20mA.

Regulação tensão

Para que ocorra o efeito regulador de tensão é necessário que o diodo zener funcione dentro da região de ruptura, respeitando as especificações de corrente máxima.

A corrente que circula por RS que é a corrente que circula pelo diodo zener é dada pela fórmula:

I_RS = (V_E - V_Z) / R_S

Para entender como funciona a regulação de tensão, suponha que a tensão VE varia entre 9V e 12V respectivamente. Devemos então obter o ponto de saturação (interseção vertical), fazendo com que VZ = 0.

q1 (V_Z = 0), temos: I = 9/470 = 19mA

q2 (V_Z = 0), temos: I = 12/470 = 25mA

Para obter o ponto de ruptura (interseção horizontal), IZ = 0.

q1 (IZ = 0), temos: VZ = 9V

q2 (IZ = 0), temos: VZ = 12V

Analisando o gráfico, observa-se que embora a tensão V_E varie entre 9V e 12V respectivamente, haverá mais corrente no díodo zener. Portanto embora a tensão V_E tenha variado de 9 a 12V, a tensão zener ainda é aproximadamente igual a 6V.

---

Tv Lcd Philips 40PFL3606D Sem Imagem Defeito--Não tem imagem apenas tem tela com mancha branca. Som normal. Solução--Na Pci T-Con, trocar resistência de 750K colocada na linha do pino 10 do CI maior.   Tv Lcd Lg 42LA6130 Liga e Desliga Defeito--Ao tentar ligar a tv esta liga mas desliga imediatamente. Solução--Mau contato no cabo que liga a Pci "Main" à fonte de alimentação. Limpar os conectores deste cabo com álcool isopropilíco ou trocar por um cabo novo - See more at: http://www.eletronicasaobento.com.br/servios.html?0.8140969499945641

•
